Hoàn thành vận hành tại Công nghệ năng lượng mới Shandong Hongzhitai, Xintai

1. Hoàn tất vận hành

Việc lắp đặt thiết bị đóng cắt tại Công ty TNHH Công nghệ Năng lượng Mới Shandong Hongzhitai ở Xintai, Sơn Đông, đã hoàn tất vận hành thử.

Vận hành thử là giai đoạn mà thiết bị không còn là quá trình lắp đặt và bắt đầu trở thành một hệ thống hoạt động. Mọi mạch điện đều được truy nguyên theo bản vẽ, mọi thiết bị bảo vệ đều được thiết lập và kiểm chứng, đồng thời mọi khóa liên động, tín hiệu và chỉ báo đều được xác nhận để nói lên sự thật về thiết bị đằng sau nó.

Chỉ khi tất cả những điều đó được thực hiện thì căn phòng trong những bức ảnh này mới trở thành một trạm biến áp chứ không phải một dãy tủ.

Hình 01  Phòng thiết bị đóng cắt trung thế tại địa điểm Xintai, với các bảng KYN28A-12 được xếp thành hai hàng đối diện nhau trên lối đi vận hành.

2. Thiết bị đã được lắp đặt: Thiết bị đóng cắt bọc kim loại KYN28A-12

Thiết bị chính là thiết bị đóng cắt rút bọc kim loại KYN28A-12: trong nhà, ba pha, 50 Hz, được chế tạo cho các hệ thống phân đoạn một thanh cái và một thanh cái từ 3,6 kV đến 12 kV.

Chức năng của nó là nhận và phân phối năng lượng điện cũng như kiểm soát, bảo vệ và giám sát các mạch kết nối với nó - điều này khiến nó trở thành điểm mà nguồn cung cấp vào, bộ cấp nguồn đi, đo sáng và bảo vệ đều gặp nhau trong một phòng.

Sự sắp xếp có thể đọc được trên mặt trước của bảng điều khiển. Phần đầu của đường chạy mang bảng cách ly đầu vào cho phần thanh cái đầu tiên và bảng điều khiển đầu vào cho phần thứ hai, tiếp theo là các bảng cầu dao có định mức 630 A được đánh dấu ở mặt trước.

Mỗi bảng được xác định bằng số — G01, G02 trở đi — cùng với nhận dạng bằng mã QR, sơ đồ một đường và cảnh báo an toàn.

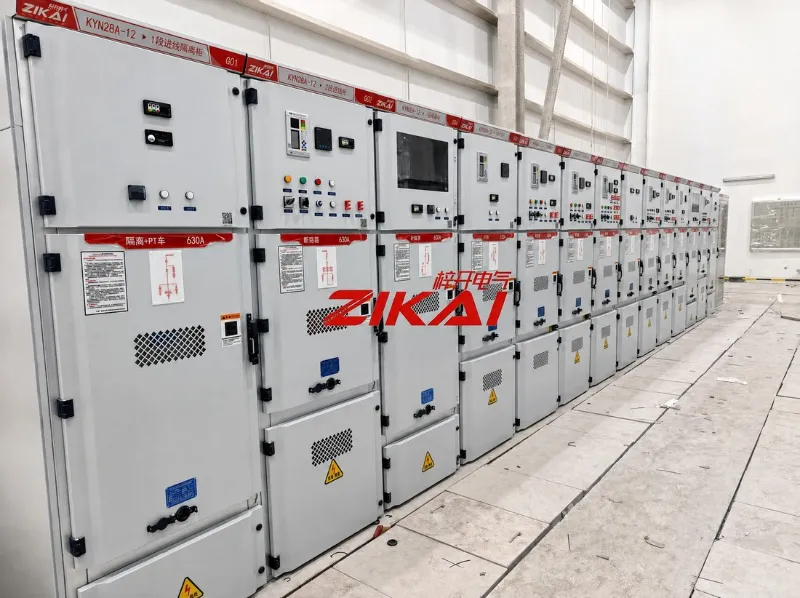

Hình 02  Tấm KYN28A-12. Đánh số bảng, tên mạch, xếp hạng 630 A, sơ đồ một dòng và nhận dạng mã QR ở mặt trước.

3. Màn hình pin DC

Bên cạnh thiết bị đóng cắt là màn hình pin DC. Đó là nguồn dự phòng giúp duy trì hoạt động bảo vệ, điều khiển và chỉ báo khi không có nguồn cung cấp chính — đó chính xác là thời điểm các mạch đó quan trọng nhất.

Màn hình kết hợp phần sạc và phân phối với chính bộ pin nên có thể kiểm tra toàn bộ hệ thống DC ở một nơi. Trong các bức ảnh, dây pin và bảng điều khiển phía trước được đặt trong cùng một vỏ.

Hình 03  Màn hình pin DC, với bảng điều khiển phía trước được trang bị thiết bị và bộ pin được đặt trong cùng một vỏ.

4. “Hoàn thành vận hành” nghĩa là gì

Giấy xác nhận vận hành là danh sách những việc đã được thực hiện. Của chúng tôi đọc như thế này:

• Mọi mạch điện đều được dò tìm và xác nhận theo bản vẽ, từng bảng một

• Cài đặt bảo vệ được áp dụng như thiết kế và đã được chứng minh là có hiệu quả

• Các xe tải có thể kéo được đã được kiểm tra độ thẳng hàng và khả năng thay thế lẫn nhau trong suốt quá trình chạy

• Khóa liên động và cửa chớp an toàn đã được xác minh nên không có bảng điều khiển nào có thể được vận hành không theo trình tự

• Các tín hiệu chỉ báo, đo sáng và cảnh báo được xác nhận theo điều kiện tại chỗ

• Đã vượt qua các thử nghiệm cách điện và điện môi trước khi cấp điện

• Việc ghi nhãn, sơ đồ và địa điểm thực tế đã được thống nhất

Không ai trong số đó có thể nhìn thấy được trong một bức ảnh. Tất cả đều quyết định liệu căn phòng có hoạt động như bản vẽ nói hay không.

5. Hồ sơ địa điểm

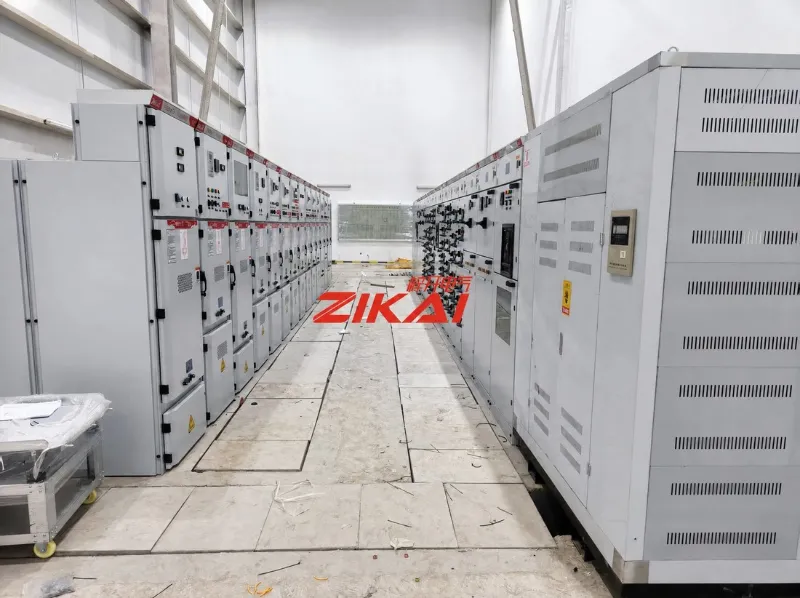

Hai góc nhìn của cùng một lần chạy: toàn bộ chiều dài của dây chuyền thiết bị đóng cắt và lối đi vận hành giữa các hàng. Đánh dấu sàn, khoảng cách vào và vị trí của mỗi bảng so với số của nó là một phần của những gì được kiểm tra ở giai đoạn này.

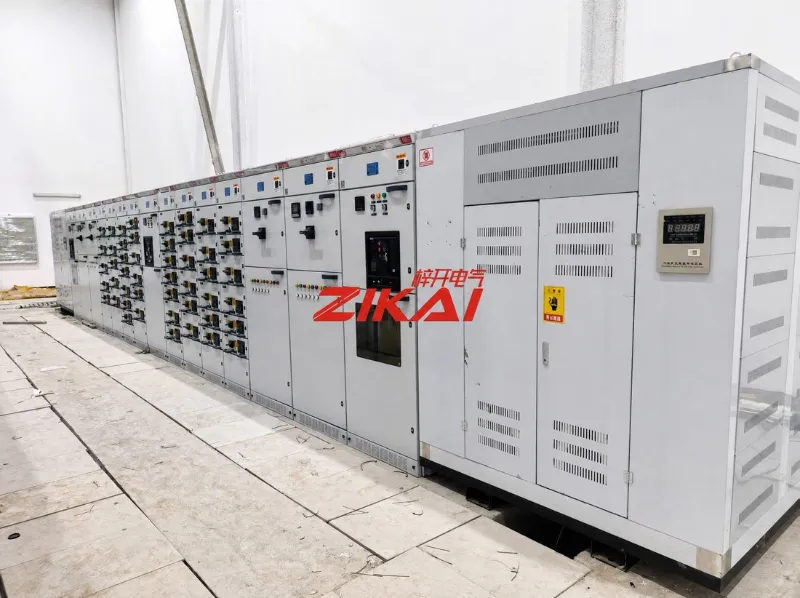

Hình 04  Dòng thiết bị đóng cắt được nhìn dọc theo chiều dài của nó, với mặt trước bảng điều khiển, thiết bị bảo vệ và bảng điều khiển theo trình tự.

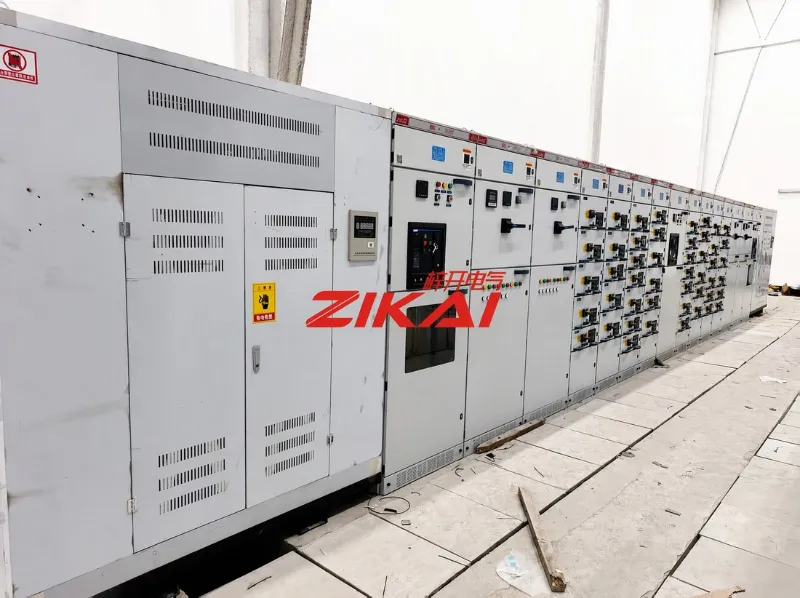

Hình 05  Lối đi vận hành. Mặt trước của bảng điều khiển, xếp hạng và cảnh báo an toàn, với khoảng cách tiếp cận được giữ rõ ràng trong suốt quá trình chạy.

6. Giới thiệu về Điện Zikai

Shanghai Zikai Electric Co., Ltd. (ZIKAI) sản xuất, cải tiến và cung cấp dịch vụ cho các gói thiết bị điện hoàn chỉnh: thiết bị chuyển mạch trung thế, cụm phân phối điện áp thấp, trạm biến áp kiểu hộp, máy cắt chân không gắn trên cột và ngoài trời, thiết bị bù tụ điện và thiết bị phân phối liên quan.

Các dự án được chuyển giao từ khâu cung cấp thiết bị cho đến lắp đặt và vận hành thử.

Ghi chú của người biên tập - chỉ sử dụng thông tin được cung cấp: tên khách hàng, địa điểm và quá trình vận hành thử. Mô tả KYN28A-12 và xếp hạng 630 A được lấy từ tài liệu ngành và từ các dấu hiệu dễ đọc trên bảng; không có số lượng bảng điều khiển, giá trị dự án hoặc tiến độ nào được nêu. Chú thích chỉ mô tả những gì hiển thị trong mỗi bức ảnh.
